Montage vereist

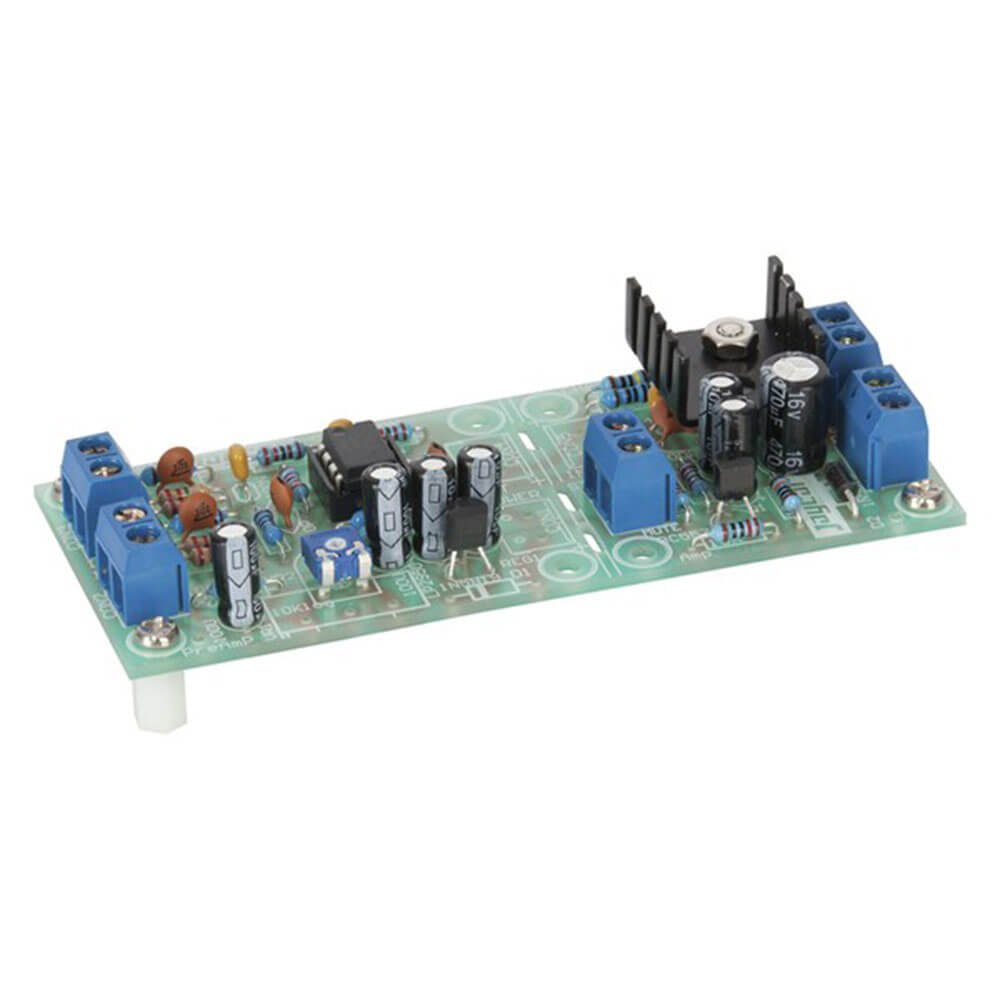

De Champion Audio-versterkerkit met pre-versterker verwijst: Silicon Chip Magazine januari 2013 Een versterker en pre-versterkercombinatie voor al die algemene audioprojecten. Het maakt gebruik van de AN7511 Audio IC om 2W -muziekkracht in 8 ohm te leveren van een voorraad van 9 tot 12V. Kenmerken lage vervorming, twee ingangen (gemengd 1: 1), over-temperatuurbescherming (automatisch beperking), stomme en standby-controle. Pre-versterker is ook geschikt voor microfoons en elektrische gitaren en kan worden gescheiden van de versterker voor individueel gebruik. Kit geleverd met zijden gescreend PCB-, koellichaam- en PCB-montagecomponenten.
Functies:
- Bedrijfsspanningsbereik: 4 - 13.5VDC
- Muziekkracht: 3W @ 9 - 12v
- Frequentierespons: -2.5db @ 20Hz, -0.2db @ 20kHz
- Winst: 34dB voor versterker, tot 58 dB met pre-versterker
- Invoergevoeligheid alleen voor versterker: 52mV rms @ 5V, 125mv rms @ 9 - 12v
- Invoergevoeligheid voor versterker en pre -versterker: 2MV RMS @ 5V, 5MV rms @ 9 - 12v
- Ruststroom: 2MA (pre-versterker) + 30-60MA (versterker)
- Standby-stroom: 2MA (pre-versterker) + 1-10UA (versterker)
Product Specifications
- Kitvorm: korte vorm (alleen circuit)
- Moeilijkheidsgraad: eenvoudig
- Geschatte bouwtijd: 60,0 minuten
- Gereedschap vereist: Solderingijzer
- Applicatieveld: audioversterker met pre-versterker
- Extra optionele items: 10kohm potentiometer
- PCB -breedte: 41,0 mm
- PCB Lengte: 101,0 mm
- Audio -apparaat: versterker
- Signaalinvoerniveau: 52,0 mv
- Uitgangsvermogen: 3.0W
- Audiostorming: 0,25%
- Audiofrequentiebereik: 20.0Hz, 20,0 kHz
- Signaal / ruisverhouding: 65.0db
- Audio -voeding: 3W
- Audio -winst: 34.0db
- Length : 20 cm
- Width : 7 cm
- Height : 3 cm
